Model

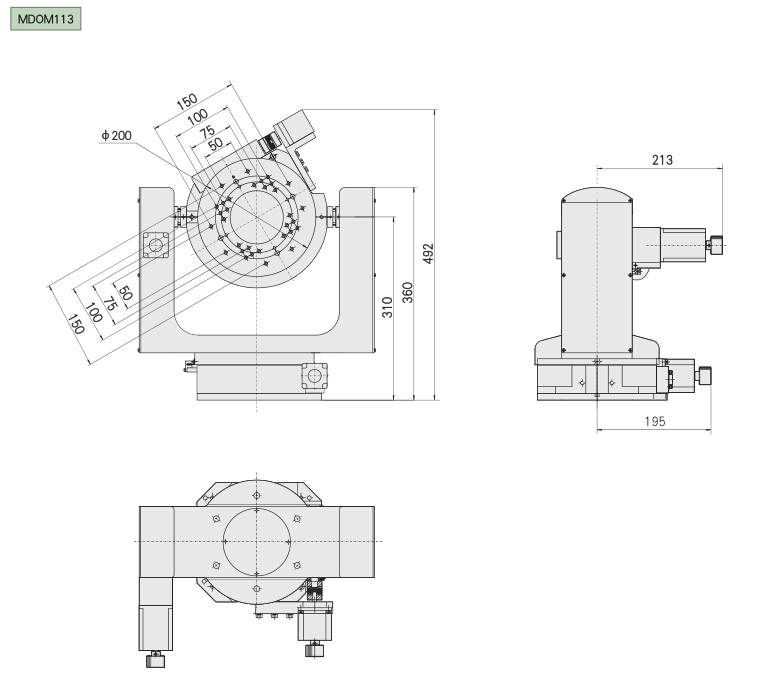

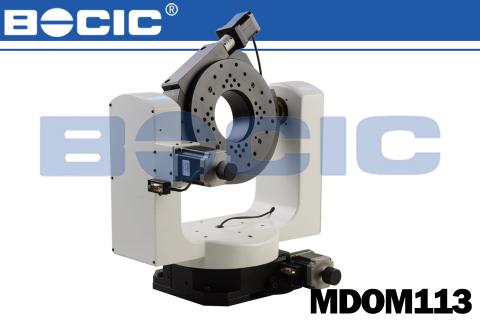

MDOM113

Applied optic diameter (mm)

Φ90

Resolution

X-axis

0.00045°

Z-axis

0.0002°

Y-axis

0.0002°

Resetting positioning accuracy

X-axis

0.01°

Z-axis

0.005°

Y-axis

0.005°

Driving

worm and worm gear

Gear Ratio , Maximum speed

X-axis

80：1 / 22°/s

Y-axis

180：1 / 20°/s

Z-axis

180：1 / 20°/s

Stepper motor

X-axis

56stepper motor

Y-axis

42 stepper motor

Z-axis

56 stepper motor

Loading capacity（kg）

10

Fine adjustment

360°

Weight（kg）

26
